Een rol noppenfolie lijkt pas afgewerkt wanneer hij van de wikkelmachine komt, maar wat er op dat laatste station gebeurt, bepaalt of de rol daadwerkelijk bruikbaar is. Zelfs een perfect geëxtrudeerde, goed gevormde noppenstructuur kan in enkele seconden worden verpest door een wikkelsysteem dat geen constante spanning kan vasthouden of de folieranden niet op één lijn kan houden. Voor fabrikanten die hogesnelheidslijnen gebruiken, is het wikkelsysteem de plek waar productiestabiliteit, rolkwaliteit en efficiëntie van de stroomafwaartse verwerking samenkomen — of uiteenvallen.
Waar traditionele wikkelsystemen tekortschieten
Veel oudere ontwerpen van noppenfoliemachines vertrouwen nog steeds grotendeels op mechanische spanningsregeling — wrijvingsremmen, gewogen dansersrollen of aandrijfsystemen met een vaste overbrengingsverhouding die nooit zijn ontworpen om in realtime te reageren op een veranderende roldiameter. Naarmate een rol opbouwt van de kern naar de buitendiameter, moet de spanning die nodig is om hem gelijkmatig te wikkelen continu veranderen. Een systeem dat deze verschuiving niet kan volgen, heeft de neiging te strak te wikkelen nabij de kern en te los naar de buitenkant toe, of het omgekeerde, en het resultaat verschijnt als rimpels, ingesloten luchtbellen of telescooprollen die tijdens transport zijwaarts verschuiven.
Randregeling is vaak net zo inconsistent. Zonder een actief uitlijnmechanisme dwalen de folieranden tijdens het wikkelen af, wat resulteert in rollen met rafelige, ongelijke zijkanten die het palletiseren, labelen en elke geautomatiseerde afwikkeling stroomafwaarts bemoeilijken. En omdat veel conventionele machines nog steeds afhankelijk zijn van handmatige rolwisselingen, betekent elke voltooide rol een volledige productiestop — de lijn staat stil terwijl een operator de kern wisselt, wat oploopt tot aanzienlijk productieverlies over een volledige dienst, vooral op hogesnelheids- of breedformaatlijnen. Bovendien zijn veel oudere wikkelstations gebouwd rond een enkele vaste configuratie, waardoor het moeilijk is om zich aan te passen aan verschillende kernmaten, foliebreedtes of roldiameters zonder aanzienlijke handmatige herconfiguratie.
Hoe wikkelkwaliteit toepassingen van noppenfolie beïnvloedt
De gevolgen van slecht wikkelen blijven niet beperkt tot de machinekamer — ze verschijnen waar de folie uiteindelijk wordt gebruikt.
In de verpakking van elektronica wordt noppenfolie specifiek gekozen vanwege zijn uniforme demping, die gevoelige componenten beschermt tegen schokken en trillingen tijdens transport. Een rol die met ongelijke spanning is gewikkeld, kan inconsistente noppencompressie over de breedte vertonen, wat betekent dat de dempingsprestatie niet zo betrouwbaar is als de materiaalspecificatie zou doen vermoeden.
Voor de logistiek van meubels en breekbare goederen moet de folie gelijkmatige compressieve ondersteuning bieden over grote gewikkelde oppervlakken. Rollen met spanningsvariaties of telescopering hebben de neiging om ongelijkmatig af te wikkelen op de verpakkingslijn, waardoor operators handmatig moeten compenseren en het proces vertragen dat snel zou moeten zijn.
In de verpakking van farmaceutische producten en medische hulpmiddelen wegen het uiterlijk en de randkwaliteit van de rol zwaar — schone, strak gewikkelde rollen met rechte randen voeden soepel door geautomatiseerde label- en verpakkingsapparatuur, terwijl rafelige of losjes gewikkelde rollen vastlopen of verkeerd worden ingevoerd.
En in de verpakking van verse levensmiddelen en bederfelijke waren, waar noppenfolie vaak wordt gelaagd met andere beschermende of barrièrematerialen, maken een consistente meerlaagse structuur en een schone rolvorming het gemakkelijker om te combineren met complementaire verpakkingsfolies zonder zwakke punten te introduceren.
Ontwerp van het wikkelsysteem voor een stabiele productie van noppenfolie

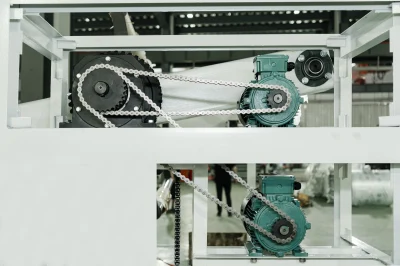

We hebben het wikkelsysteem op onze platforms voor noppenfoliemachines gebouwd rond realtime responsiviteit in plaats van vaste mechanische instellingen. Het systeem is geconfigureerd als een oppervlaktewikkel- of centrum-oppervlaktewikkelstructuur, wat zorgt voor stabiele prestaties over een reeks foliediktes en noppenprofielen, in plaats van te zijn afgestemd op slechts één productspecificatie.
De kern van het systeem is een servogestuurde, gesloten-lus spanningsregeling. Feedback van krachtcellen of dansersrollen wordt continu bewaakt, en de servomotoren passen de wikkelparameters in realtime aan om de spanning consistent te houden vanaf de allereerste wikkeling rond de kern tot aan de voltooide buitendiameter. Deze dynamische respons is wat de rimpels, luchtinsluiting en telescopering voorkomt die minder responsieve systemen teisteren, en het is vooral belangrijk bij meerlaagse noppenfolie, waar ongelijke spanning de noppenstructuur kan vervormen en de dempingsprestatie laag voor laag in gevaar kan brengen.
De randkwaliteit wordt verzorgd door een automatisch spleet- en randuitlijnmechanisme dat de folieranden netjes en parallel houdt gedurende het hele wikkelproces, zodat rollen van de machine komen die klaar zijn voor opslag en transport zonder handmatig bijsnijden. Bij bredere of hogere outputconfiguraties kunnen ook oscillerende wikkel- of snijsystemen worden geïntegreerd, wat een extra laag roluniformiteit en randcontrole toevoegt voor veeleisende productieomgevingen.
Om het probleem van stilstand aan te pakken, ondersteunen krachtigere configuraties van onze noppenfoliemachine een automatisch rolwisselmechanisme, waardoor de lijn continu kan blijven draaien in plaats van te stoppen voor elke rolwissel. Voor grootschalige productieactiviteiten waar elke minuut productietijd telt, vertaalt deze continue werking zich direct in een hogere doorvoer zonder extra arbeid.
Flexibiliteit is ook ingebouwd. Het wikkelsysteem is ontworpen om een reeks kernmaten, foliebreedtes en roldiameters te accommoderen, met instelbare wikkeldruk- en snelheidsinstellingen waarmee één machine zowel standaard productieruns als aangepaste bestellingen kan bedienen zonder een volledige mechanische ombouw.
Gebouwd voor consistentie op productiesnelheid
Het doel van een goed ontworpen wikkelsysteem is uiteindelijk eenvoudig: het moet als variabele verdwijnen. Operators zouden geen spanningsinstellingen in de gaten moeten houden, randafwijkingen moeten achtervolgen of moeten plannen rond geplande stilstand voor rolwissels. Door een combinatie van gesloten-lus spanningsregeling, automatische randuitlijning en een automatisch rolwisselmechanisme, is onze noppenfoliemachine ontworpen om rollen te leveren die voldoen aan consistente industriële normen voor duurzaamheid, uiterlijk en bruikbaarheid — run na run, zonder de handmatige interventie die traditionele wikkelsystemen vereisen. Voor fabrikanten die een nieuwe noppenfoliemachine evalueren, verdient het wikkelstation dezelfde nauwkeurige aandacht als het extrusie- en matrijssysteem, omdat het het laatste punt is waar kwaliteit kan worden behouden of verloren voordat de rol de fabrieksvloer verlaat.
