Le Principe du Chauffage Multi-Zone dans l'Équipement de fabrication de film à bulles

La qualité du film dans l'extrusion de film à bulles repose plus souvent que les fabricants ne le pensent sur un seul facteur sous-jacent : la précision avec laquelle la température est contrôlée depuis le moment où la résine entre dans l'extrudeuse jusqu'à celui où elle quitte la filière. Lorsque ce contrôle est imprécis, les effets se manifestent rarement sous la forme d'un défaut unique et évident. Ils apparaissent plutôt comme un ensemble de petites incohérences difficiles à diagnostiquer et coûteuses à corriger.

Les limites du chauffage mono-zone

De nombreuses configurations d'extrusion reposent encore sur une seule zone de chauffage pour gérer l'ensemble du fourreau, traitant toute la longueur de l'extrudeuse comme si le polymère se comportait de la même manière du début à la fin. En réalité, le comportement d'écoulement du polymère change radicalement à mesure que le matériau passe de granulés solides à un flux entièrement fondu, et différentes nuances de polymère apportent leurs propres exigences thermiques en sus. Un réglage de température unique ne peut pas tenir compte de ces deux variables à la fois.

Le résultat pratique est une viscosité de fusion inégale. Une partie du polymère atteint la filière complètement homogénéisée tandis que d'autres portions sont encore légèrement plus froides ou inégalement fondues, et cette incohérence se manifeste en aval par une formation de bulle instable. La hauteur des bulles varie sur toute la largeur du film, l'épaisseur dérive d'une section du rouleau à l'autre, et la résistance mécanique en souffre car la fusion n'a jamais été totalement uniforme dès le départ. Rien de tout cela n'est généralement visible pendant le fonctionnement de la ligne. Cela apparaît plus tard, lors des contrôles de qualité ou des réclamations clients, moment auquel une quantité importante de film a déjà été produite dans des conditions inappropriées.

Pourquoi les structures multicouches augmentent les enjeux

Le problème s'aggrave à mesure que les structures de film deviennent plus complexes. Un film monocouche possède un ensemble d'exigences thermiques à gérer, mais une ligne d'extrusion de film à bulles à 2 couches, 3 à 5 couches ou 7 couches doit maîtriser la température pour chaque flux de matériau simultanément, que ce flux soit du LDPE, du LLDPE, du mPE ou une résine barrière spécialisée. Chacun de ces matériaux présente une fenêtre de traitement optimale différente, et si une seule couche fond de manière inégale, les conséquences ne se limitent pas à cette couche. Une mauvaise qualité de fusion dans un flux affaiblit l'adhésion entre les couches, ce qui compromet l'intégrité structurelle de l'ensemble du film, indépendamment des performances des autres couches.

C'est précisément là que le chauffage multi-zone gagne sa place en tant qu'exigence de conception fondamentale plutôt qu'en option d'amélioration. Le film à bulles est utilisé précisément parce qu'il doit fonctionner de manière fiable dans des conditions de manutention réelles, que ce soit pour amortir un produit expédié, protéger les cultures agricoles en tant que film de paillage ou envelopper des composants industriels pour le transport. Un film qui semble correct sur une fiche technique mais dont l'épaisseur ou la résistance de liaison varie d'un rouleau à l'autre ne résiste pas à ce type d'exigence pratique.

Comment fonctionne le contrôle de température zone par zone

Nos machines à film à bulles à haute vitesse répondent à ce besoin en divisant le processus d'extrusion en zones contrôlées indépendamment, chacune avec ses propres bandes chauffantes à régulation PID et thermocouples, plutôt que de traiter le fourreau comme un espace uniforme unique. La zone d'alimentation applique un chauffage progressif qui ramollit le polymère en douceur, ce qui favorise un transport solide fluide et encourage une fusion précoce sans reflux. Cette rampe plus douce réduit également à la fois la consommation d'énergie et l'usure mécanique par rapport au fait de pousser des granulés solides et froids contre une chaleur agressive trop tôt dans le processus.

En entrant dans la zone de compression, des rampes de température contrôlées travaillent à homogénéiser complètement la fusion et à éliminer les points froids généralement responsables des fluctuations de viscosité plus tard dans le processus. Au moment où le matériau atteint la zone de dosage, l'objectif passe de la fusion au maintien, et un contrôle précis de la température et de la pression de la fusion assure un flux constant et régulier vers la filière, plutôt qu'un flux variant en densité ou en vitesse.

La zone de filière est l'endroit où tout ce contrôle en amont devient réellement visible dans le film fini. Un gradient thermique uniforme sur les lèvres de la filière produit une épaisseur de film symétrique et une formation de bulle stable, et cette stabilité se maintient même lorsque la vitesse de la ligne augmente, ce qui est souvent le point de défaillance des systèmes moins précis. Ensemble, ces quatre zones confèrent à la machine la capacité d'adapter un profil de température au comportement réel du polymère à chaque étape, plutôt que de forcer un seul réglage à fonctionner pour toutes les étapes à la fois.

Ce qu'apporte un contrôle de zone précis en pratique

Les avantages de cette approche vont au-delà de la simple production d'un film d'aspect homogène. Une formation de bulle stable et une épaisseur uniforme se traduisent directement par de meilleures propriétés de traction, une meilleure résistance à la perforation et une intégrité de scellage plus fiable, ce qui est aussi important pour un film protecteur industriel que pour une poche à coussin d'air légère. Étant donné que chaque zone ne chauffe qu'au niveau dont le matériau a réellement besoin à ce stade, les contraintes de cisaillement et la dégradation du matériau sont également réduites, ce qui contribue à préserver les propriétés mécaniques pour lesquelles la résine a été choisie en premier lieu.

Il y a également un argument d'efficacité réel ici. Un chauffage précis zone par zone évite le gaspillage d'énergie lié à la surchauffe de sections du fourreau qui n'en ont pas besoin, et en pratique, ce type de contrôle permet généralement des économies d'énergie de l'ordre de 20 pour cent par rapport aux configurations mono-zone moins précises. Cette efficacité se maintient sur toutes les vitesses de production, que la ligne fonctionne à basse vitesse pour un essai de matériau spécialisé ou à pleine capacité haute vitesse pour des commandes en grand volume.

Intégré dans chaque couche de nos machines

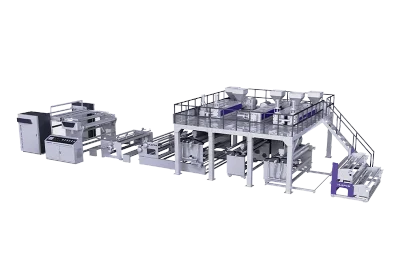

Nous traitons le chauffage multi-zone comme une caractéristique fondamentale de nos machines à film à bulles à haute vitesse plutôt que comme un ajout, car la qualité du film se décide au stade de la fusion, bien avant qu'il n'atteigne la filière. Qu'un client utilise une ligne simple à 2 couches ou une structure plus exigeante à 7 couches combinant des résines barrières avec du LDPE et du LLDPE standards, le même principe s'applique : chaque flux de matériau nécessite son propre profil de température pour fondre et s'écouler correctement, et c'est en maîtrisant cela que les couches peuvent se lier correctement et que le film fini peut offrir des performances constantes, rouleau après rouleau.

C'est également pourquoi nos machines excellent dans les applications d'emballage à coussin d'air, de film de paillage agricole et de film protecteur industriel, car chacune de ces utilisations finales dépend d'un équilibre différent entre résistance, flexibilité et performance barrière qui ne peut être obtenu qu'à partir d'une fusion correctement contrôlée. Un fonctionnement fiable et nécessitant peu d'entretien découle naturellement de cette même précision, car une machine qui ne lutte pas contre un chauffage inégal exerce également moins de contrainte sur ses propres composants au fil du temps.

Si votre ligne actuelle produit un film avec une hauteur de bulle incohérente, une épaisseur qui dérive ou des performances mécaniques plus faibles que prévu, la cause première se trouve souvent plus en amont qu'il n'y paraît, dans la manière dont la température est gérée zone par zone plutôt qu'au niveau de la seule filière. Nos machines à film à bulles haute vitesse sont conçues autour de zones d'alimentation, de compression, de dosage et de filière contrôlées indépendamment, spécifiquement pour combler cet écart, que vous utilisiez une configuration à 2 couches, 3-5 couches ou 7 couches. Notre équipe technique peut vous aider à choisir la configuration de contrôle de zone adaptée à vos besoins en matériaux, vos objectifs de production et votre configuration préférée de machine à film à bulles.
